如图3所示，主流WSS采用衍射光栅或AWG进行滤波，然后通过MEMS控制微反射镜进行波长交换。典型维度数为4~9个维度，架构可以分为B&S （Broadcast and Select）和R&S （Route and Select）。厂商根据市场需求开始加入上下路层的可重构技术，如Colorless、Directionless 或Colorless + Directionless。

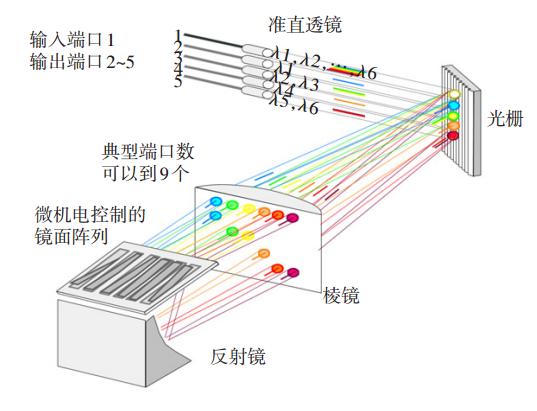

图3 基于MEMS的WSS架构示意图

2个维度以上的ROADM架构，采用了多端口WSS模块，加上后期引入的无色无向功能，已经可以实现很高的光层弹性，将任意波长指配到任意路径，从而实现Mesh 网络互联。

1.3 第3代ROADM 多维度、弹性栅格、上下路可重构光交叉架构

第3代ROADM集穿通层、上下路层及光通道格栅的可重构性为一体，称为新一代的PXC系统（Photonic CrossConnect System）。如图4所示，主流WSS采用硅基液晶（LCOS）技术，实现弹性栅格（flexi-grid）功能，支持可变channel宽度以及超级通道。目前商用的维度为4~20维。

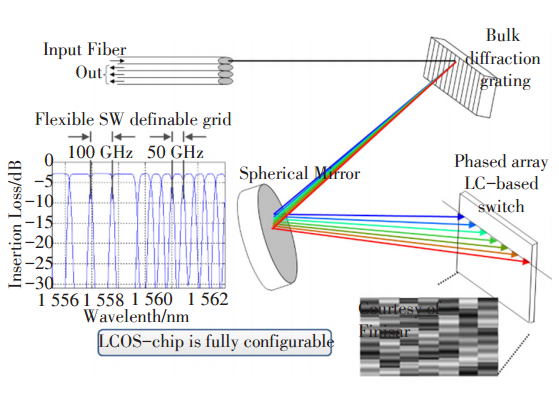

图4 基于LCOS技术的WSS工作原理

弹性栅格是第3代ROADM的一个重要技术。在传统DWDM技术中，各种的分合波器件，如Mux、Demux、ROADM等都是基于固定的带宽栅格定义，如50/100 GHz。而在可变带宽光网络中，为了支持新型高速和超高速数据传输并提高网络资源利用率，系统根据各信号需要的频谱分配不同的带宽。因此在可变带宽光网络中，所有的分合波器件需要能够进行动态带宽分配，其中可以进行动态波长上下和带宽分配的新型ROADM显得尤为重要，因为目前就灵活栅格涉及使能技术而言，商用器件中仅可变带宽ROADM相对成熟。

如图5所示，传统的DWDM系统使用固定的50/100 GHz栅格，中心频率和通道宽度都是确定的，即使只有不到25 GHz宽度的10G/40G波道，也需要占用50 GHz的光谱，而且无法支持多个载波的超级通道。引入了弹性栅格技术后，通过对不同速率的通道定义不同的中心频率和通道宽度，可以大大提高光谱效率和传送容量，还可以利用超级通道更低的滤波代价来提升传送距离。

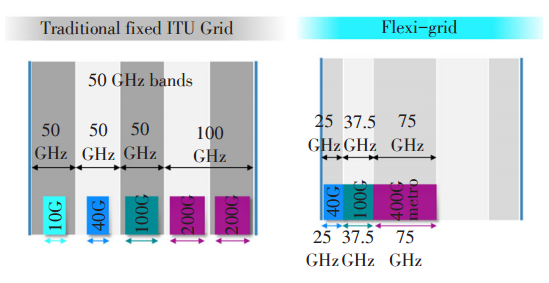

图5 弹性栅格带来的频谱效率的提升

在上下路层，采用C-AD、CD-AD或CDC-AD实现其可重构性。其中CDC-AD采用多级开关（Multi-Cast Switch）。上下路也需要支持弹性栅格，以保障端到端的栅格重构性（见图6）。

图6 C-AD、CD-AD、CDC-AD上下路架构

相干滤波技术的采用让ROADM上下路不再需要堆叠很多的WSS来进行滤波，其架构变得简单、经济，也为现网部署提供了有利条件。
